电学测试凯发k8国际首页登录的解决方案

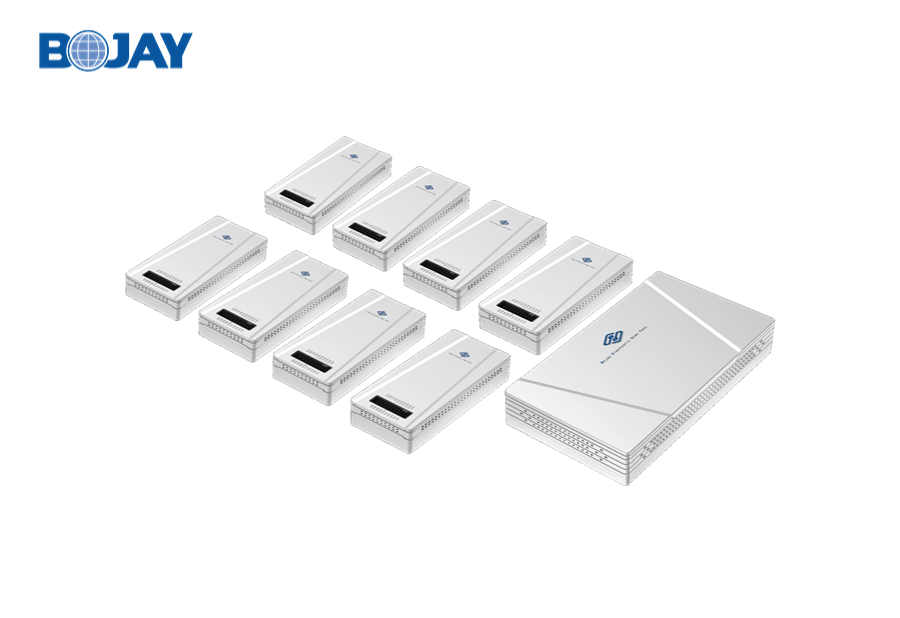

边界扫描测试仪-凯发k8国际首页登录

● 操作方式:自动

● 应用范围:手机、计算机等ict产品

● 适用测试:边界扫描测试

● 适用场景:具有jtag接口产品的cm工厂

应用范围:

基于ieee 1149.1/1149.6/1149.7边界扫描测试标准,best作为一套强大的工具,以执行pcb上的结构测试,确保电路板的可靠性和性能。这款分析仪不仅简化了电路板测试过程,还提高了测试的效率和准确性。通过其直观的界面和先进的测试功能,best能够快速识别和定位电路板上的问题,如开路、短路和焊接故障。无论是对于原型设计验证、生产测试还是现场维修,best都是一款不可或缺的测试设备,为电子制造业和研发领域提供了可靠的凯发k8国际首页登录的解决方案。

主要特点:

● 支持ieee1149.1、ieee1149.6 、ieee1149.7协议

● 支持io独立控制,每个io参考电平独立设置

● 可支持4个tap接口 (需配置hub box)

● 可根据待测设备的五档文件自动生成测试项目

● 软件支持脚本运行,以提高开发便捷性

● 开发和运行软件支持windows,macos,linux系统

主要参数:

输出高电平范围1.2v~5.0v
输出电平精度0.1v
驱动电流能力max 30ma
测量电压范围0.5~5.0v
测量电压精度0.1v


机械&电气规格:


机械规格tap port

hub box

外尺寸

55(w)*115 (l)*20(h)mm*x

98(w)*175(l)*27.5(h)mm
净重approx.200gapprox.600g
毛重

approx.500g

approx.1000g


电气规格
tap port

hub box

能量功耗

2.5w

48w

工作电压dc5dc12
控制接口

usb type-c

rj45
